Si ha decidido obtener un sistema de cámara de seguridad con cable en lugar de una cámara Wi-Fi , la configuración es un poco más complicada, pero al final terminará con un sistema mejor. A continuación, se explica cómo instalar cámaras de seguridad con cable.
Para esta guía, instalaremos un sistema EZVIZ 1080p , que viene con un DVR que graba localmente metraje 24/7. No importa con qué sistema termine, el procedimiento de instalación es similar en todos los ámbitos, con quizás algunas diferencias aquí y allá según el sistema.

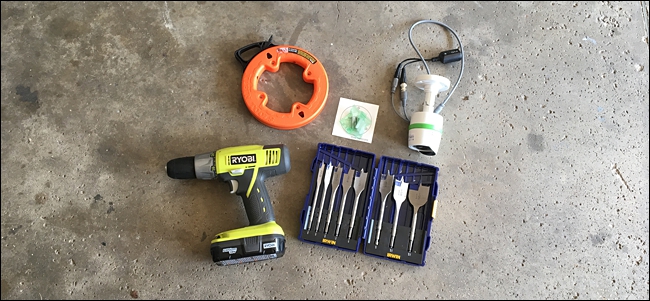

Lo que necesitarás
A diferencia de una cámara Wi-Fi simple, necesitará más herramientas para instalar un sistema de cámara con cable, que incluyen:
- Cable de ethernet
- Baluns (convierte analógico a digital; muy recomendable si su sistema es analógico)
- Un taladro eléctrico con brocas de arrastre y brocas de pala (y algunas brocas normales también)
- Cinta de pescado de acero
- Cinta de enmascarar (o cualquier tipo de cinta para el caso)
- Un monitor, mouse y teclado
- Un amigo para ayudar (en serio, esto es muy recomendable)
A medida que avanza en el proceso de instalación, es posible que decida utilizar otras herramientas para facilitar un poco las cosas en función de su situación específica, pero las cosas enumeradas anteriormente son las básicas que necesitará.
Cómo se configuran los sistemas de cámaras con cable
Antes de profundizar en la instalación de un sistema de cámaras de seguridad con cable, primero debe comprender cómo está conectado todo.
Casi todos los sistemas constan de un conjunto de cámaras y una caja DVR que sirve como interfaz de usuario para administrar todo el sistema, así como para almacenar todas las secuencias de video que se graban.

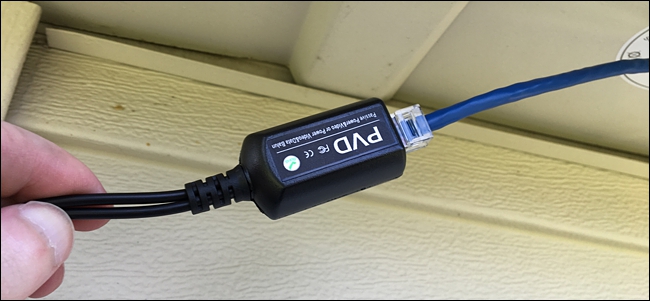

Todas las cámaras se conectan directamente a la caja DVR, ya sea mediante un cable BNC para sistemas de cámaras analógicas o un cable Ethernet para sistemas digitales. Si tiene un sistema analógico, le recomiendo que omita el cable BNC y obtenga adaptadores especiales llamados baluns, que le permiten usar cables Ethernet; son mucho más fáciles de instalar y más modernos en general.
Dado que las cámaras se conectan directamente a la caja DVR, esto significa que si instala una cámara en su patio trasero y la caja DVR está arriba en la oficina de su casa, deberá enrutar el cable de la cámara a través de su casa para poder conectarlo. a la caja del DVR, lo que puede complicarse un poco, dependiendo de cómo esté construida su casa, cómo exactamente planea enrutar el cable.
A partir de ahí, la caja DVR se conecta a una toma de corriente y luego conecta un monitor externo a la caja DVR para administrar todo el sistema, ver una vista en vivo de todas las cámaras y revisar grabaciones pasadas. La mayoría de los sistemas también vienen con un mouse, pero también se recomienda un teclado.
Paso uno: averigüe dónde quiere sus cámaras
Cuando se trata de instalar cámaras de seguridad con cable, no es suficiente elegir cualquier lugar y montarlas. Tienes que pensar en lo que tiene más sentido en cuanto a facilidad de instalación (y si es posible instalar una cámara donde quieras).

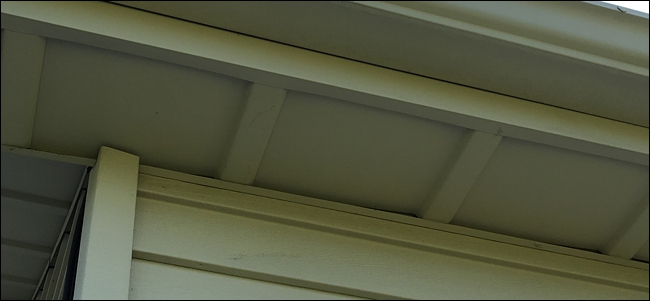

Por ejemplo, sería genial tener una cámara montada en la pared exterior al lado de la puerta de entrada en la esquina superior, pero debes pensar cómo vas a enrutar el cable desde la cámara hasta el DVR. caja. Ese es su factor limitante cuando se trata de instalar las cámaras.
Entonces, en lugar de montarlo en una pared exterior, tal vez móntelo en el techo de su porche delantero. Desde allí, puede pasar el cable a través del pequeño ático del porche y luego hasta el ático principal, llevándolo a donde quiera desde allí. Obviamente, tendrá el mejor juicio al respecto, pero es algo que debe tener en cuenta.
Paso dos: prepare la instalación de la cámara
Dependiendo de dónde instale exactamente sus cámaras, es posible que necesite algunas herramientas diferentes a las que yo uso. Por ejemplo, solo estoy perforando madera, paneles de yeso y aluminio, por lo que un taladro eléctrico normal y algunas brocas básicas funcionarán bien. Sin embargo, si tiene que perforar ladrillos u otra mampostería, es probable que desee un taladro percutor con algunas brocas para mampostería .

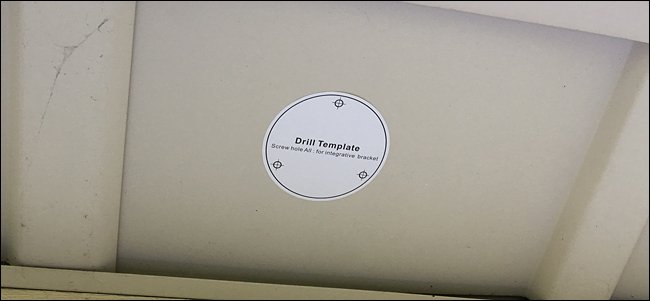

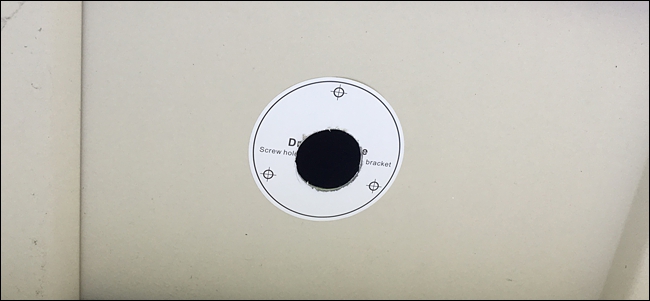

En cualquier caso, comience marcando un orificio por donde pasará el cable de la cámara, así como los orificios por donde irán los tornillos de montaje de la cámara. Algunos kits vienen con una plantilla adhesiva que facilita mucho el trabajo. Si el tuyo no viene con estos, sostén la cámara contra la pared o el techo donde quieras y marca los agujeros con un lápiz.
Obtenga su taladro eléctrico y una broca y taladre agujeros piloto donde irán los tornillos de montaje. Luego, taladre el agujero más grande en el centro por el que pasará el cable. Por lo general, debe usar una broca de pala para el orificio más grande, pero es posible que pueda encontrar una broca normal que sea lo suficientemente grande.
Paso tres: coloque los cables en cada ubicación de la cámara
Una vez que haya perforado los agujeros para sus cámaras, es hora de pasar el cable a cada una de las ubicaciones de sus cámaras. Aquí también es donde el orden de las cosas puede ser diferente para usted en función de su situación, pero esencialmente perforará agujeros a través de paredes o techos para alimentar los cables a donde los necesita.

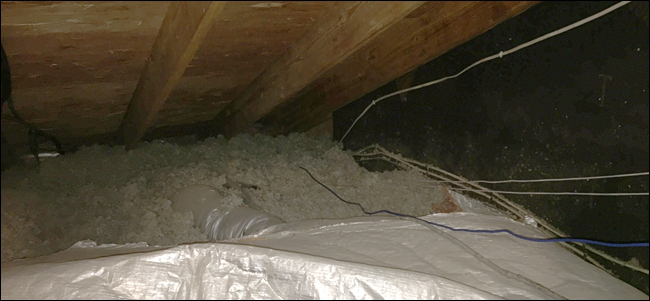

Para mi instalación, todos los cables de las cámaras convergerán en el ático sobre mi garaje y, desde allí, todos llegarán al ático principal sobre el segundo piso. Entonces, para comenzar, tomaré cable y alimentaré varias longitudes hasta los bordes donde estarán mis cámaras. Esto es mucho más fácil de hacer si tiene una cinta aislante de acero; es muy difícil ubicarse físicamente alrededor del borde de su ático, ya que ahí es donde su techo se inclina hacia abajo y crea un espacio muy estrecho para trabajar. Entonces, para resolver eso, la cinta de pescado será tu mejor amiga.

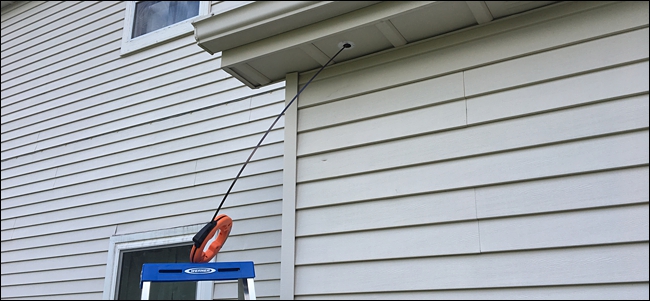

Puede introducir la cinta de pescado en el orificio que acaba de perforar para su cámara.

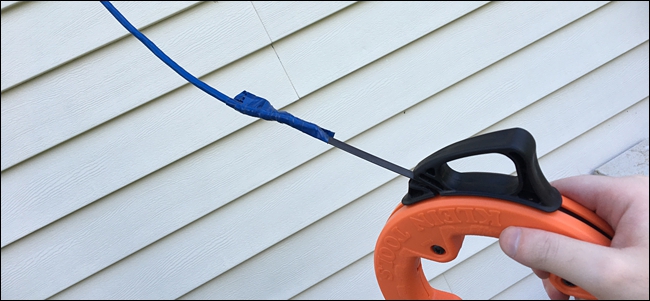

Una vez que la cinta de pescado se extienda lo suficiente en el ático para facilitar el acceso, pegue el extremo del cable a la cinta de pescado y tire de la cinta de pescado desde el exterior para pasar el cable a través del orificio que taladró. Este trabajo es mucho más fácil si un amigo te ayuda.

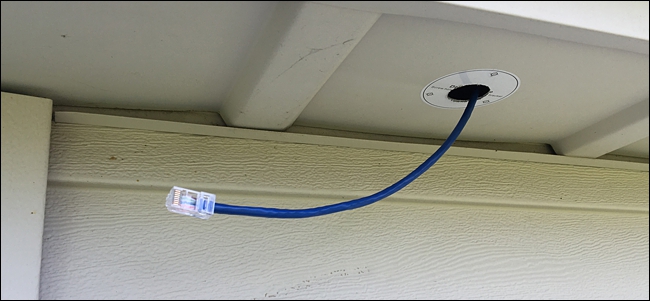

A continuación, desenvuelva y retire la cinta aislante, y su cable estará listo para conectarse a su cámara cuando esté listo para instalarlo. Si está utilizando un cable Ethernet, es posible que deba engarzar sus propios conectores si aún no están instalados.
Paso cuatro: coloque los cables en la caja DVR
Una vez que tenga todos los cables ubicados donde estará cada cámara, ahora es el momento de enrutar todos esos cables a la caja del DVR.
Es probable que necesite su cinta de pescado para esto nuevamente, así como su taladro eléctrico para perforar agujeros en paredes o techos. Aquí es donde las cosas pueden volverse un poco complicadas, así que si no está seguro de por dónde empezar, tal vez llame a ese amigo si aún no lo ha hecho.

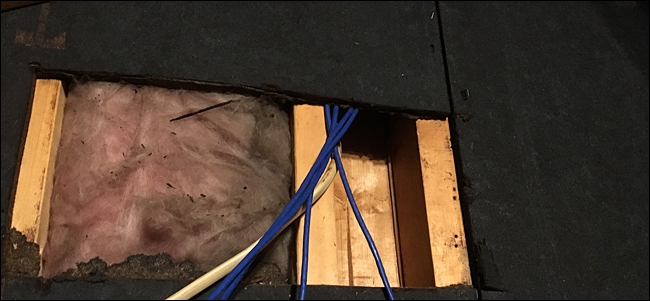

Básicamente, estoy tendiendo los cables desde el ático de mi garaje hasta el ático principal que está un piso más alto. Esto requiere que se taladre un orificio en la pared del ático del garaje, además de un segundo orificio en el ático principal para pasar los cables por completo. Sin embargo, tuve bastante suerte con mis tramos de cables, ya que el camino que quería tomar con todos los cables ya estaba despejado por tramos de cables anteriores, por lo que no tuve que perforar nuevos agujeros a través de montantes o paredes. Puede que no tengas tanta suerte.

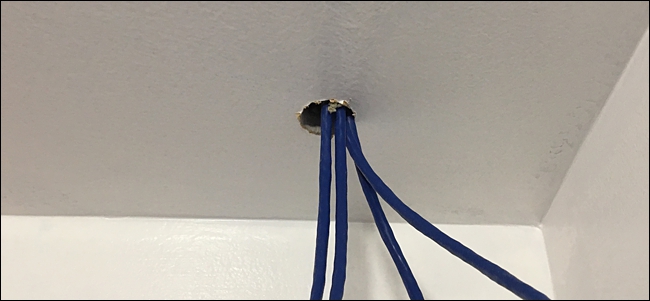

Después de todo eso, haré un agujero en el techo de mi armario para pasar los cables por ese agujero donde se encontrarán con la caja del DVR.

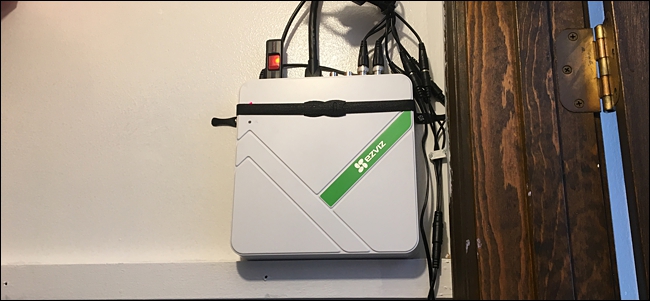

La forma de montar la caja DVR depende completamente de usted. La mayoría tendrá orificios de montaje en la parte posterior, similares a los que tienen las regletas y los protectores contra sobretensiones. También puede colocarlo en un escritorio o mesa de algún tipo.
Se requerirá cinta aislante para pasar los cables a través de todas las paredes y techos, y es posible que termine pegando los cables a la cinta aislante, tirando de ellos, retirándolos y repitiendo el proceso varias veces a través de varias paredes antes de que los cables finalmente lleguen a su destino. .
Paso cinco: instale las cámaras
Las cosas se vuelven mucho más fáciles desde aquí, ya que pasar los cables es definitivamente la parte más difícil. La instalación de las cámaras solo debería llevar unos minutos cada una.
Comience conectando el cable que sale del orificio a la propia cámara. Luego, vuelva a introducir el exceso en el agujero.

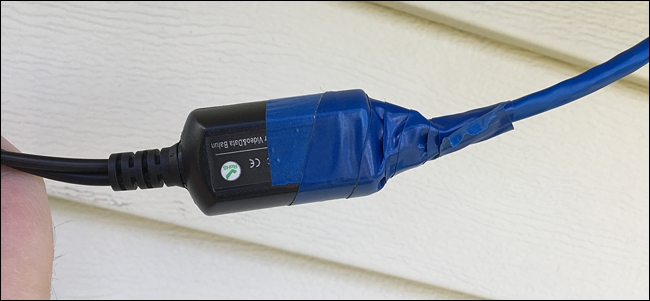

Si lo desea, puede envolver la conexión con cinta aislante para asegurarla de modo que no se desenchufe por accidente.

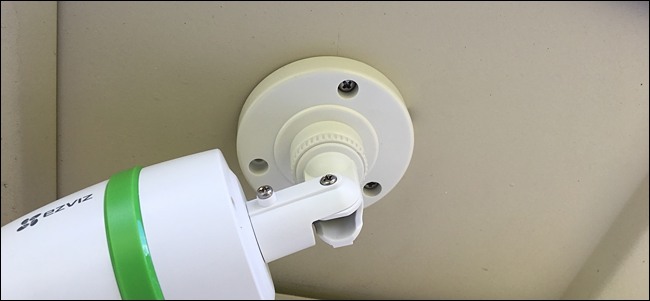

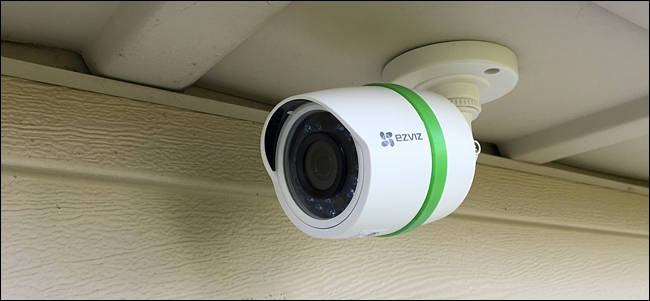

A continuación, tome los tornillos de montaje que vienen con su kit y use su taladro eléctrico para montar la cámara en su casa.

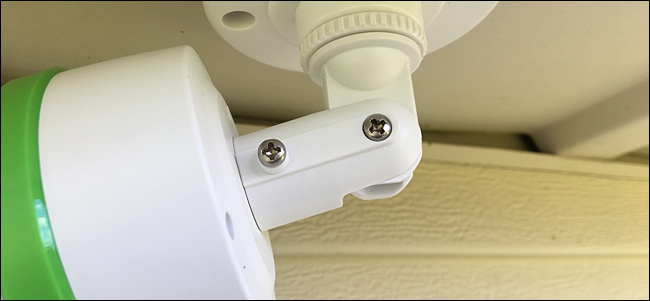

Una vez instalada la cámara, puede realizar algunos ajustes aproximados en la cámara aflojando los tornillos de ajuste y volviéndolos a apretar cuando se hayan realizado todos los ajustes. Tenga en cuenta que es probable que deba hacer ajustes más precisos una vez que pueda ver la vista en vivo de la cámara, por lo que aún no ha terminado por completo con este paso.
Paso seis: conecte todo junto
Una vez que el otro extremo de los cables esté completamente enrutado a través de su casa, puede comenzar a conectarlos al DVR.

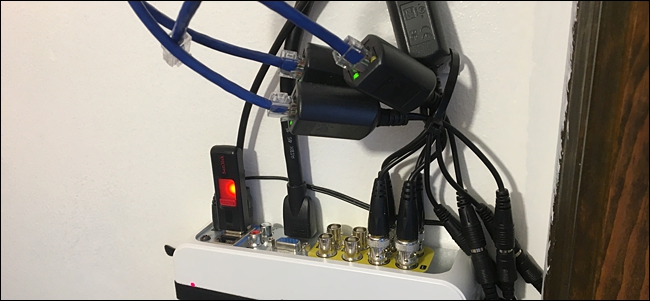

Las conexiones deberían ser bastante fáciles y, como puede ver, estoy usando esos adaptadores especiales que mencioné más arriba. Simplemente conecte cada cable a su propio puerto y luego conecte el monitor externo a la caja DVR, así como el mouse y el teclado. También puede mantener una unidad USB conectada para cuando necesite exportar cualquier metraje en el futuro.
Paso siete: configurar la interfaz de usuario
Aquí es donde las cosas pueden ser diferentes para usted según el sistema de cámara que tenga, pero es probable que el proceso de configuración sea similar en todos los ámbitos.

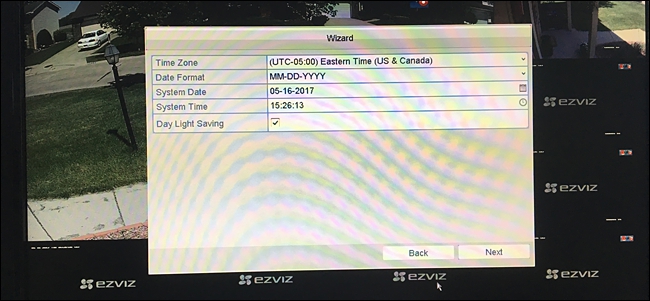

Con mi sistema, la configuración de la interfaz de usuario consiste en crear una contraseña, establecer la fecha y la hora y seguir un tutorial rápido sobre cómo funciona todo.
A partir de ahí, está listo para comenzar, pero se recomienda tomarse un tiempo para navegar a través de la configuración para personalizar algunas cosas, como si sus cámaras deben o no grabar 24/7 o solo durante el movimiento, por ejemplo. Su sistema también puede tener configuraciones de video con las que puede jugar para mejorar un poco la calidad de la imagen.
Una vez que tenga su sistema de cámara oficialmente en funcionamiento, eche un vistazo a las transmisiones de video y decida si es necesario ajustar alguna de las cámaras. Como se describe más arriba, use esos pequeños tornillos en la cámara para ajustar la posición donde lo desee.
